Frascold Technical & Product Information Bulletin

Technical & Product Information Bulletin

Design optimisation for D and Q size standard and ATEX reciprocating compressors

The new redesign of the D and Q compressors is the result of the work of our most experienced engineering team in the spirit of continuous improvement.
Our desire to improve our products and ensure the right amount of modernity, quietness and efficiency led us to effectively design the new standard and ATEX series reciprocating compressor body for D and Q sizes.
Let's see together what has changed:

What are the main features of the D size reciprocating compressor?
OPTIMIZED LUBRICATION AND MORE EFFICIENT SYSTEM with less oil charge thanks to the 5 mm lowering of the oil sight glass;

1. EASY MAINTENANCE with more identifiable and reachablepressure ports on the same side of the body;
2. INCREASED FLEXIBILITY OF USE obtained by the placement of the liquid injection port, which can be ordered as an optional compressor accessory, next to the suction tap;
3. VIBRATIONS REDUCED thanks to the new internal geometry of the compressor body;
4. IMPROVED PERFORMANCE FOR YOUR PLANTthanks to the redesign of the body.

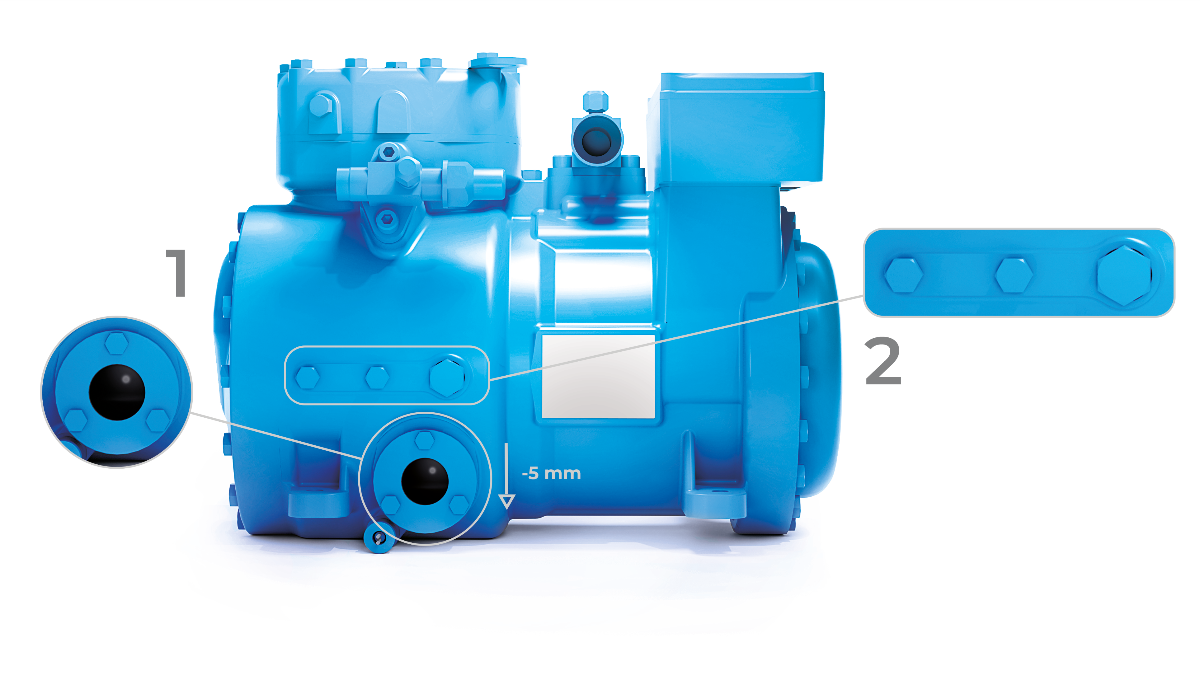

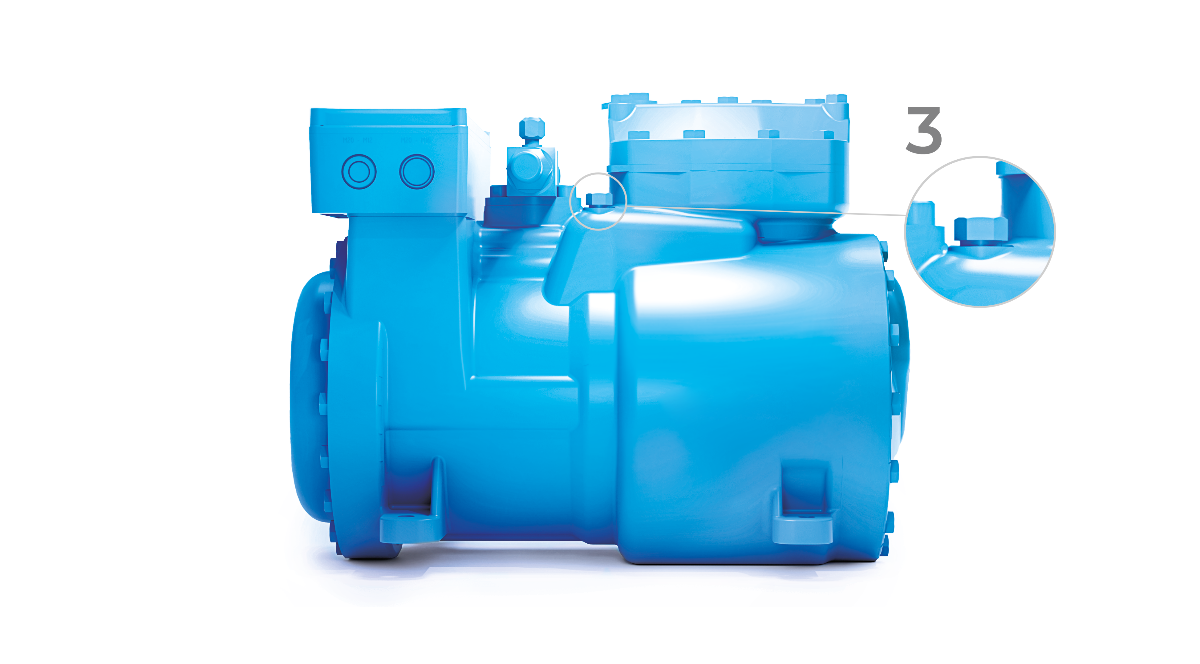

In the drawingbelow you can see the details of the optimisation of the D size standard and ATEX reciprocating compressor body:

Which are the main features of the Q reciprocating compressor?

1. OPTIMIZED LUBRICATION AND MORE EFFICIENT SYSTEM with less oil charge thanks to the 12 mm lowering of the oil sight glass;
2. IMPROVED PERFORMANCE FOR YOUR PLANT thanks to the redesign of the body;
3. EXTENSION OF APPLICATION RANGES thanks to the introduction of models with displacements of 36 and 39 m³/h.

The drawing below shows the changes made to the new Q size standard and ATEX reciprocating compressor body:

D ve Q boyut standardı ve ATEX pistonlu kompresörler için tasarım optimizasyonu

D ve Q kompresörlerinin yeni tasarımı, en deneyimli mühendislik ekibimizin sürekli iyileştirme ruhuyla yaptığı çalışmaların sonucudur.

Ürünlerimizi geliştirme ve doğru miktarda modernlik, sessizlik ve verimlilik sağlama arzumuz, bizi D ve Q boyutları için yeni standart ve ATEX serisi pistonlu kompresör gövdesini etkin bir şekilde tasarlamaya yöneltti.

Gelin hep birlikte neler değiştiğini görelim

D boyutlu pistonlu kompresörün ana özellikleri nelerdir?
1. Yağ gözetleme camının 5 mm alçaltılması sayesinde daha az yağ yükü ile OPTİMİZE YAĞLAMA VE DAHA VERİMLİ SİSTEM;

2. Vücudun aynı tarafında bulunan daha belirgin ve erişilebilir basınç portları ile KOLAY BAKIM;

3. Opsiyonel bir kompresör aksesuarı olarak sipariş edilebilen sıvı enjeksiyon portunun emiş musluğunun yanına yerleştirilmesiyle elde edilen ARTIRILMIŞ KULLANIM ESNEKLİĞİ;

4. Kompresör gövdesinin yeni iç geometrisi sayesinde AZALTILMIŞ TİTREŞİMLER;

5. Gövdenin yeniden tasarımı sayesinde TESİSİNİZ İÇİN ARTIRILMIŞ PERFORMANS.

Aşağıdaki çizimde, D boyut standardı ve ATEX pistonlu kompresör gövdesinin optimizasyonunun ayrıntılarını görebilirsiniz:

Q pistonlu kompresörün ana özellikleri nelerdir??

1. Yağ gözetleme camının 12 mm alçaltılması sayesinde daha az yağ yüküyle OPTİMİZE YAĞLAMA VE DAHA VERİMLİ SİSTEM;

2. Gövdenin yeniden tasarımı sayesinde TESİSİNİZ İÇİN ARTIRILMIŞ PERFORMANS;

3. 3. 36 ve 39 m³/h deplasmanlı modellerin kullanıma sunulması sayesinde UYGULAMA ARALIĞININ GENİŞLETİLMESİ.

Aşağıdaki çizim, yeni Q boyut standardında ve ATEX pistonlu kompresör gövdesinde yapılan değişiklikleri göstermektedir
